实验目标

1.在做模拟量检测霍尔实验时，当有磁铁接近霍尔传感器时，观察LED点阵屏上数值的变化

2.在做数字量检测霍尔实验时，当有磁铁接近霍尔传感器时，观察双色LED灯亮度的变化

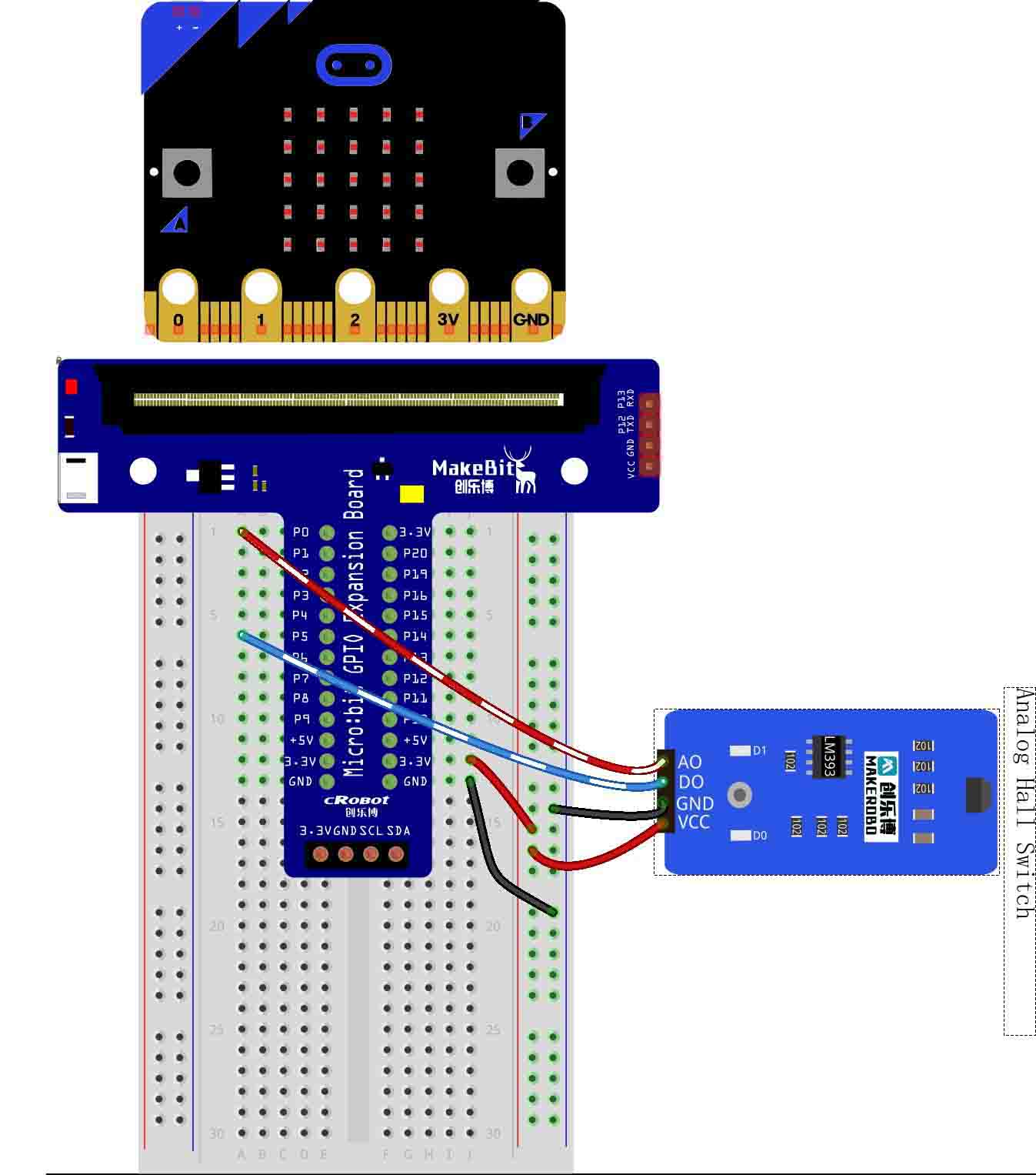

模拟量检测霍尔实验接线图

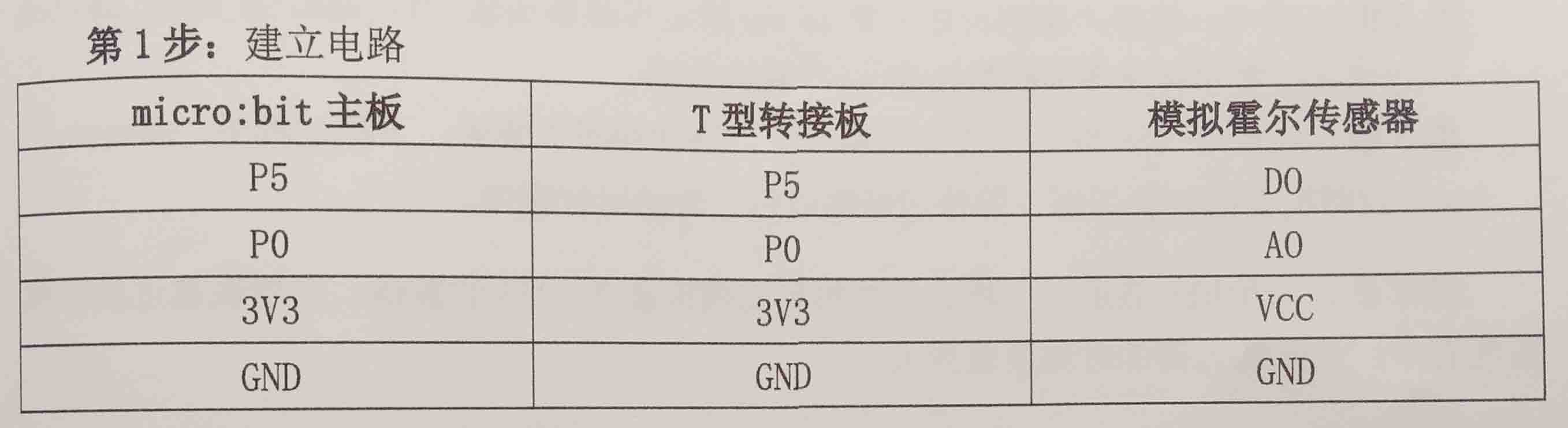

模拟量检测霍尔实验建立电路

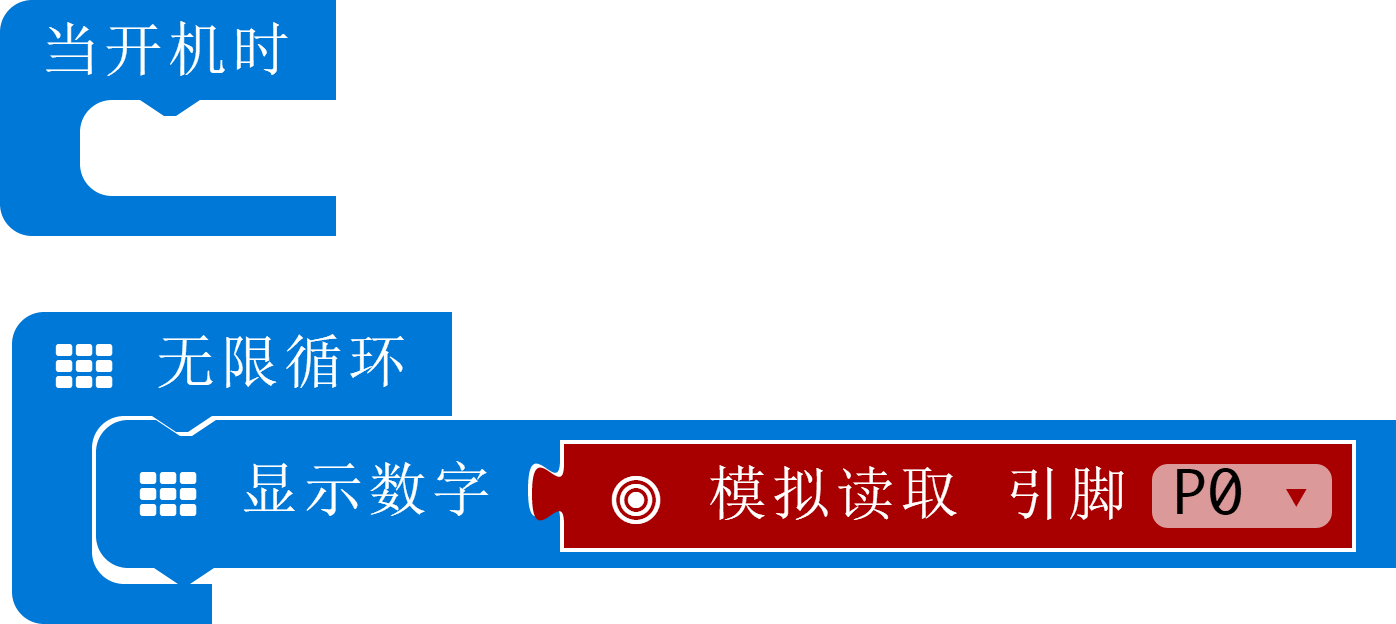

模拟量检测霍尔实验源代码

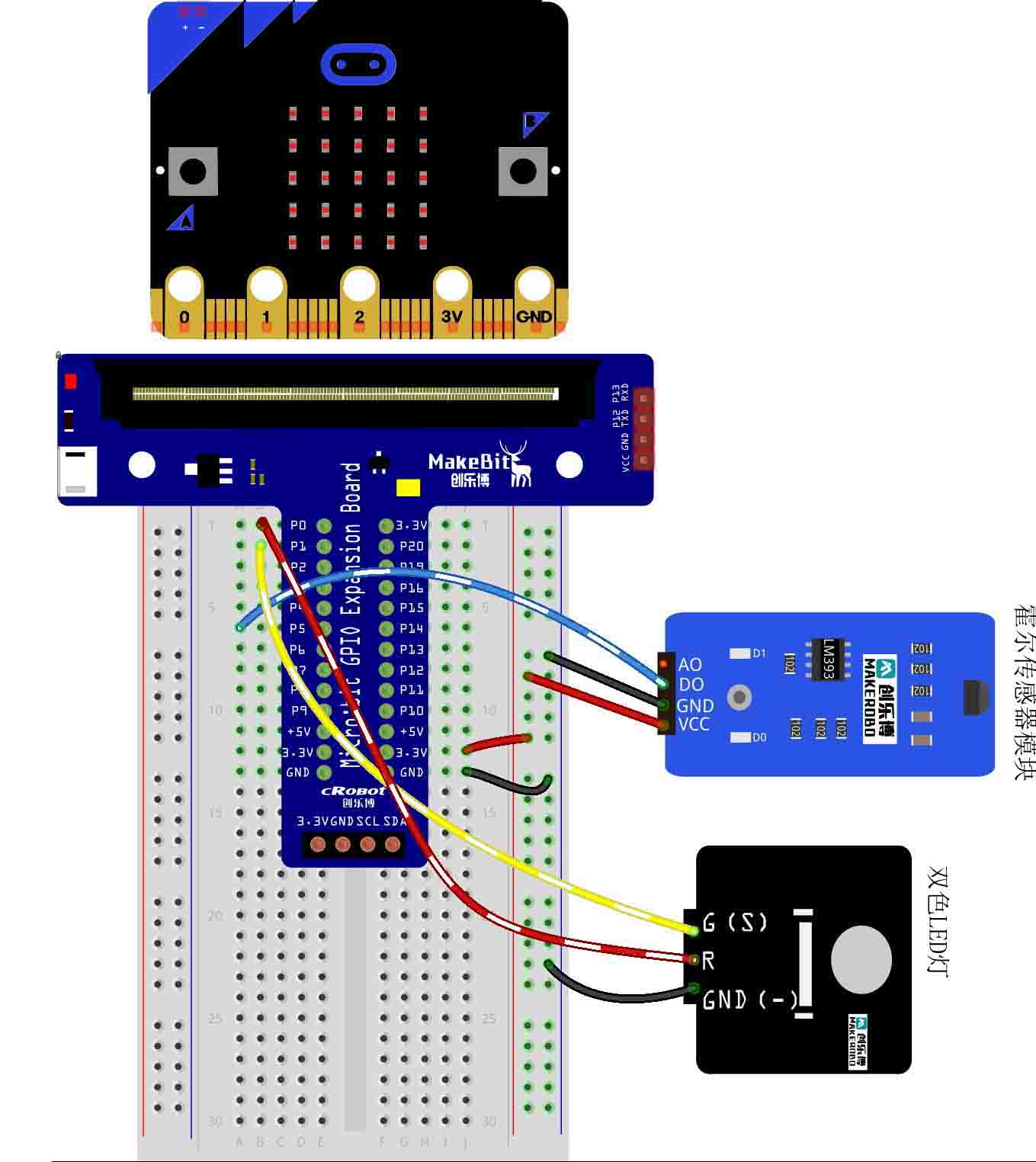

数字量霍尔实验接线图

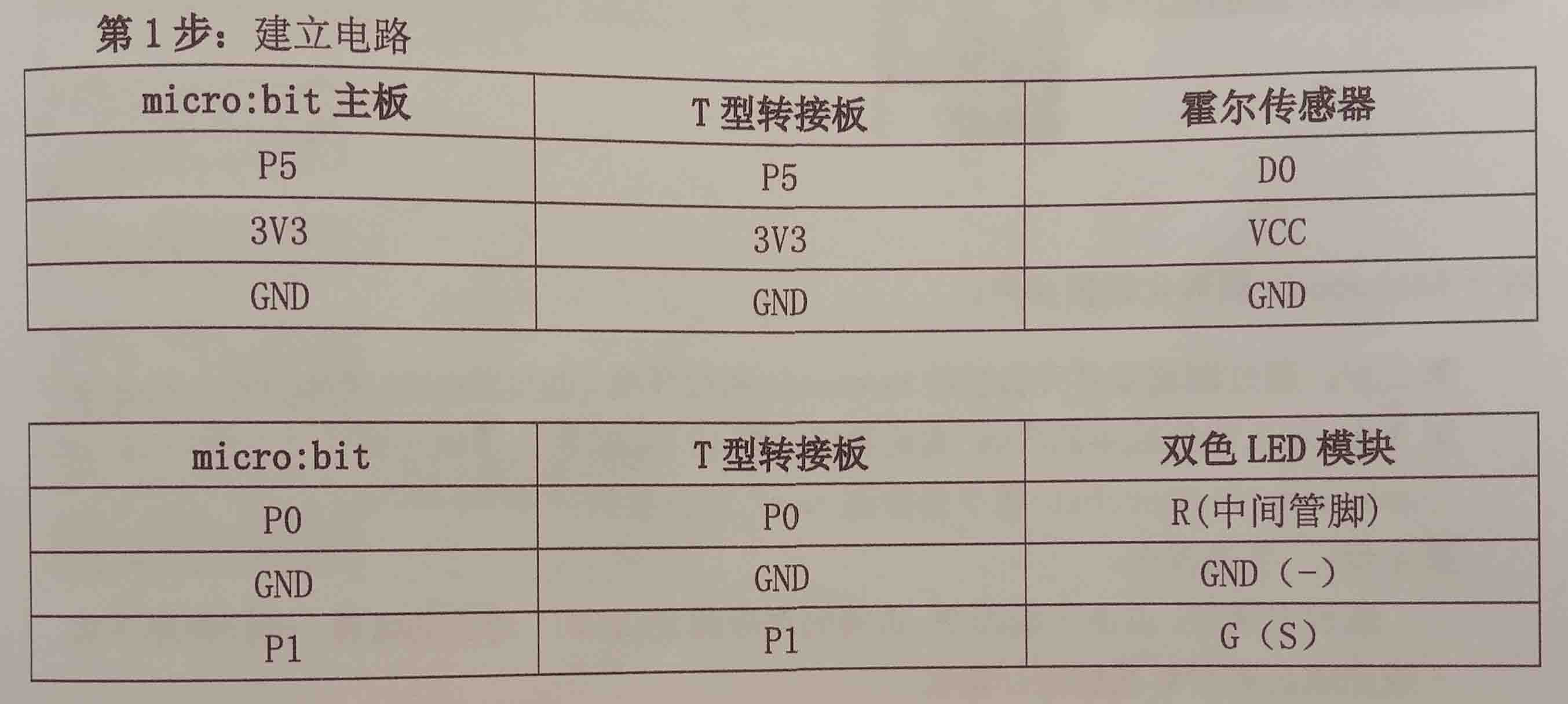

数字量霍尔实验建立电路

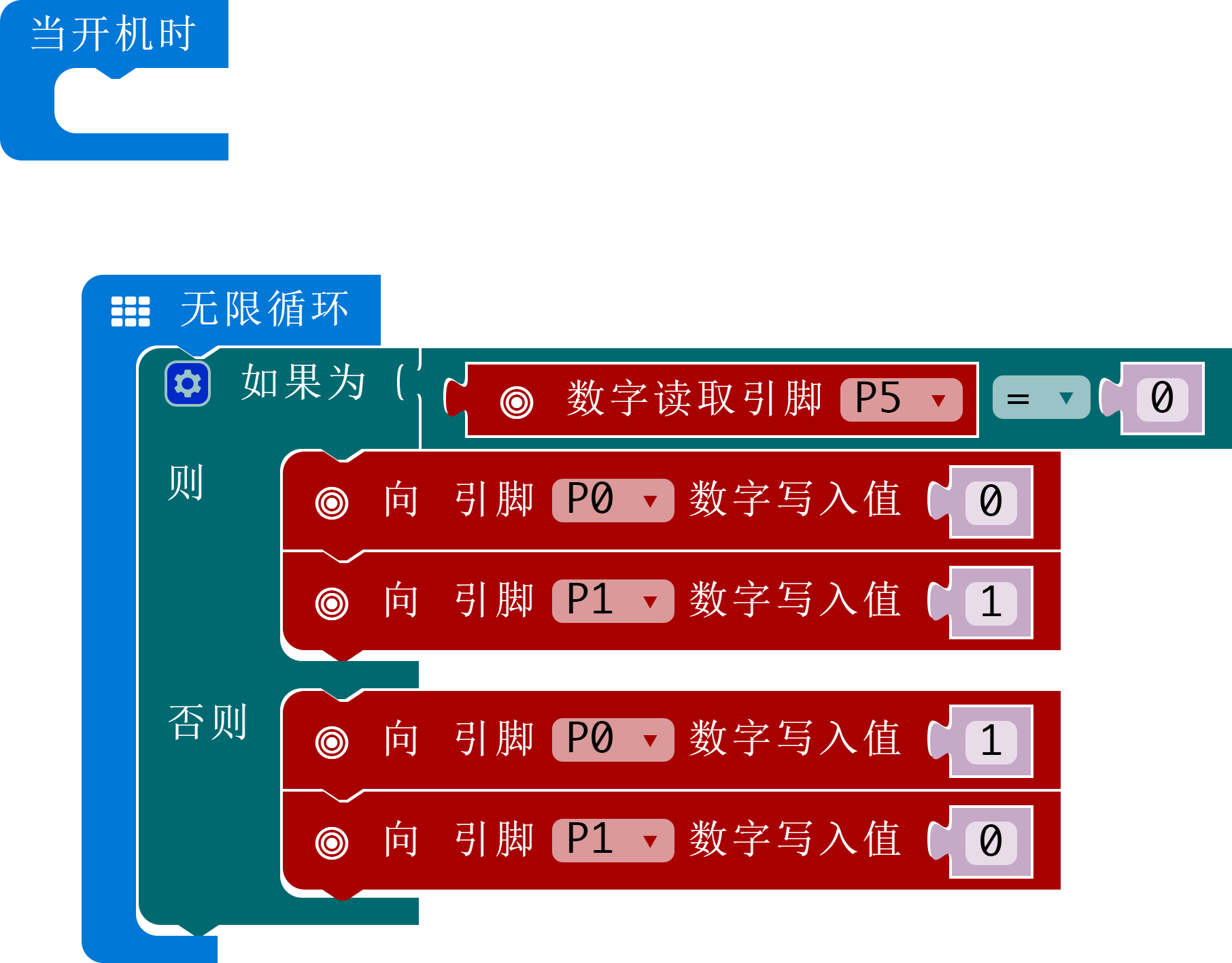

数字量霍尔实验源代码
